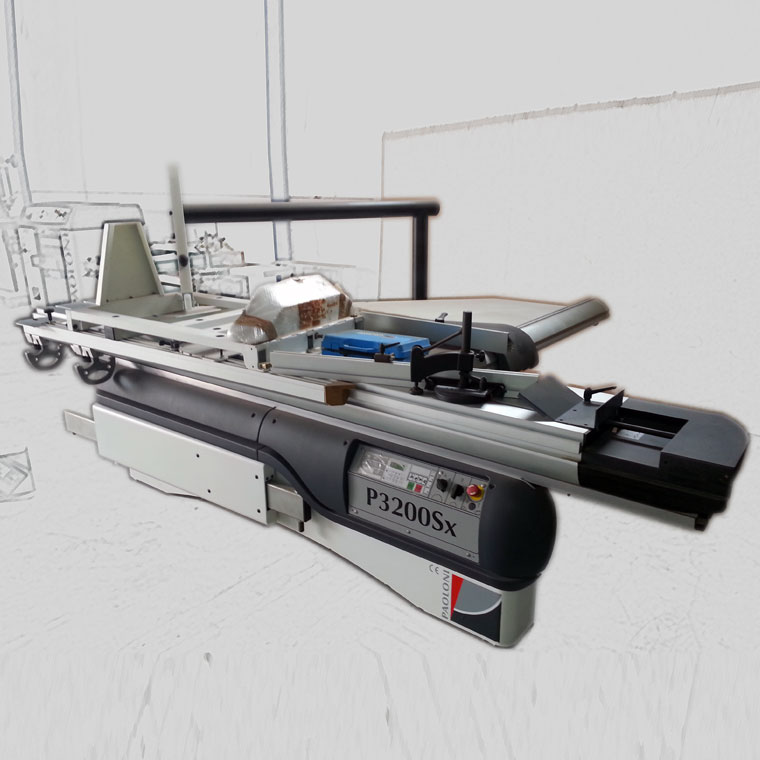

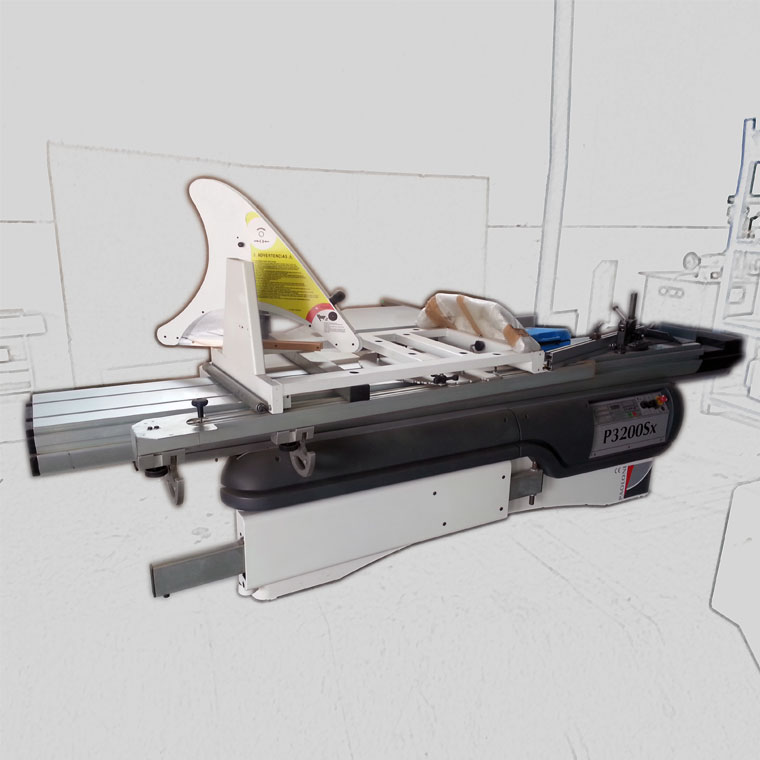

Escuadradora Paoloni P3200SX con Control C.N.C.

Escuadradora Paoloni de disco inclinable

Escuadradora de la Prestigiosa Marca de Maquinaria para la Madera Paoloni Macchine.

Grupo sierra eje largo

En la Escuadradora Paoloni, el grupo sierra con eje largo se desliza verticalmente sobre guías prismáticas. La estabilidad y la ausencia de vibraciones están aseguradas por la notable distancia entre los cojinetes del eje largo y la potencia se transmite con una nueva correa poliV.

Calidad y acabado de corte óptimos

El sistema de deslizamiento del carro, con bolas de gran diámetro que ruedan sobre pistas prismáticas templadas y rectificadas y los trabajos mecánicos realizados con máquinas de control numérico, permiten estabilidad, ausencia de vibraciones, óptimo deslizamiento y corte rectilíneo. Las pistas están fijadas al carro y a la parte inferior del carro mediante presión mecánica, excluyendo la posibilidad de despegado de la cola por envejecimiento.

Bloqueo del carro

El carro está dotado de un bloqueo que se puede conectar en cualquier posición para, cargar con mayor seguridad la pieza que se va a trabajar.

Escuadra de la mesa adicional

La escuadra de la mesa adicional se inclina rápidamente de +45° a -45° con referencias fijas en cada 5° y a 22°30’, además, es extremadamente ventajosa cuando es necesario realizar cortes frecuentes con diferentes ángulos permitiendo un posicionamiento de la pieza más rápido y funcional. Además, la escuadra está dotada de un sistema rápido de bloqueo que permite el desplazamiento rápido de la misma de una posición a otra.

Guía sierra 5A/5B

La guía de la sierra, con regulación micro-métrica, se desliza sobre un perfil de aluminio mediante ruedas y se excluye fácilmente desde la mesa de trabajo, girándola, cuando sea necesario cortar tableros de grandes dimensiones. La P 3200 Sx tiene el desplazamiento de la guía sierra motorizado y se visualiza mediante banda magnética.

Topes escuadra 6A/6B

Los topes de la escuadra son reversibles y la medida está indicada en varillas métricas pantografiadas de gran precisión para los modelos de Escuadradora Paoloni P 3200 Nx y P 3200 Sx.

Mando y grupo hoja sierra

Todos los mandos de regulación de la Escuadradora Paoloni están realizados con un teclado de membrana anti-raya y anti-aceite, orientada hacia el operador. El arranque de la hoja sierra y del incisor se lleva a cabo mediante interruptores desde el cuadro de mandos o a petición en la cabeza del carro. En la dotación estándar, la elevación y la inclinación de la hoja sierra están motorizadas y se visualizan con:
• Visualización electrónica para elevación e inclinación en Escuadradora Paoloni P 3200 Sx.

Grupo incisor

La regulación horizontal del incisor es eléctrica por impulsos para todos los modelos, y está dotada de visualización del off-set respecto de la hoja sierra para la P 3200 Ax. La regulación vertical del incisor es eléctrica para todos los modelos, y está dotada de visualización del saliente de la hoja incisor respecto de la mesa de trabajo para la P 3200 Ax. Las dos regulaciones del incisor se pueden realizar en cualquier posición de la hoja, ya  sea vertical como inclinada.

Programador de 3 ó 4 ejes y cuadro de mandos
colgante

El cuadro de mandos colgante y direccional, puede alojar un programador electrónico con pantalla gráfica de 123×60 mm con microprocesador de 3 ejes con 800 ciclos que se pueden memorizar para cada eje. El  programador de 3 ejes en el equipamiento estándar del modelo P 3200 A permite programar la elevación de la hoja, la inclinación de la hoja, además de la posición de la guía paralela, visualizando al mismo tiempo las cotas de los 3 ejes, el nombre del clientey el nombre de la pieza a efectuar, además visualiza la altura y el off-set del incisor. El 4° eje (a petición) programa los topes de la escuadra, y también (a petición) es posible equipar con un PC industrial con una pantalla de 15’ en colores touch screen para el control de tres o cuatro ejes.

CE / Estándar

Protección sierra suspendida según normas CE con exclusión rápida.

Cambio de velocidad

El cambio de velocidad es muy práctico y sencillo porque se puede realizar fácilmente mediante una apertura colocada sobre la mesa de trabajo.

Dispositivo para cortes paralelos Opcional

Permite escuadrar con el carro paneles largos y estrechos. El tope a petición, se puede visualizar.

Protección estándard sierra

Carro motorizado de velocidad variable Opcional

El carro motorizado de velocidad variable agiliza sin esfuerzo el corte de tableros o tablas de grandes dimensiones y espesor.

Entallador post-forming Opcional

El incisor con subida automática, permite un acabado del corte óptimo, incluso en el caso de paneles post-formados.

Prensor con longitud total Opcional

Facilita el corte de materiales delgados o enchapados en paquetes. Fácilmente extraíble, se suministra dotado de los prensores neumáticos correspondientes. El largo del corte útil es de 3000 mm.

Segunda mesa adicional suplementaria Opcional

Particularmente útil cuando se elaboran paneles de grandes dimensiones.

Regulación de la velocidad con inverter Opcional

Inverter para el ajuste electrónico de la velocidad de rotación del eje, permite regular la velocidad de la herramienta empleada tanto en función de su diámetro como del material con el que se trabaje.
